「空配管はΦ16しかありません、とハウスメーカーに言われた」
「HDMIケーブルは空配管に通るのだろうか」。「LANケーブルの配管は何mmが要るのか」。当てはまるものはありませんか。
結論から言います。空配管のサイズは、通すもので決まります。目安は光ファイバーが22、LANが22以上、HDMIが28です。迷ったら28にします。
私は電気工事士です。新築の自宅の電気配線は、全部自分でやりました。それでも空配管では失敗しています。安いという理由でCD管の16を買い、HDMIの端子が通りませんでした。
工事士でも間違えるのは、太さの決め方が「ケーブルの太さ」ではなく「端子の太さ」だからです。本記事では、用途別の太さを早見表にしました。あわせて、16で何が通らないのかと、22や28という数字の意味を書きます。工務店への頼み方も、コピペで渡せる形にしました。
読み終えると、自分の家の空配管を数字で頼めます。16で頼んでしまった人も、通る・通らないを判断できます。細い管を入れてから困ることがなくなります。

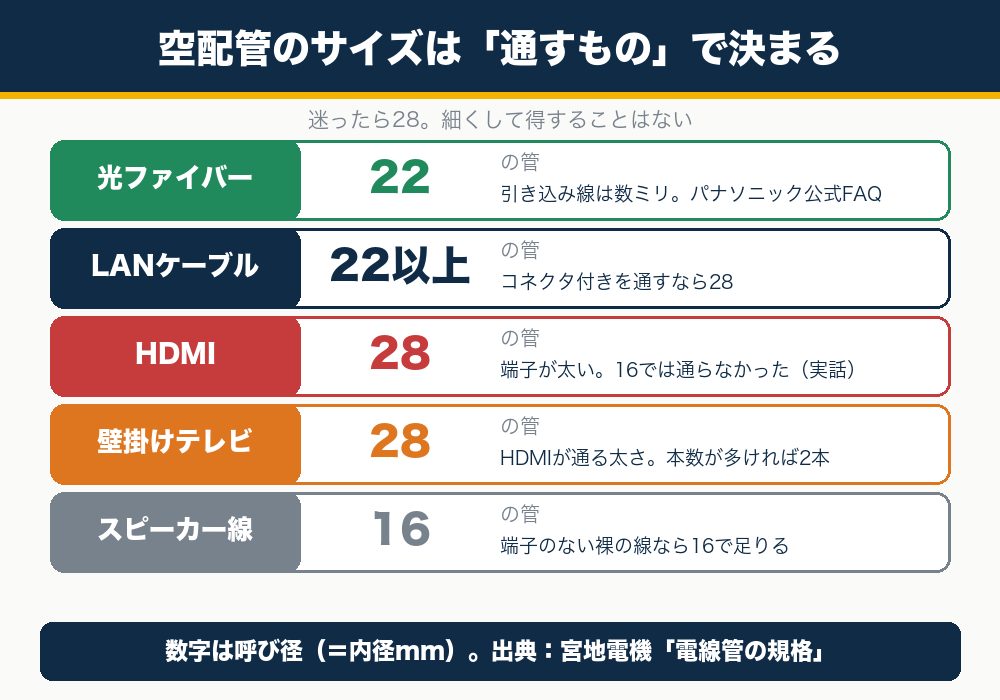

結論：空配管のサイズは「通すもの」で決まる（早見表）
空配管の太さは、ケーブルではなく端子で決まります。ケーブル本体はどれも細いです。管に引っかかるのは、先についている端子やコネクタです。
| 通すもの | 頼む太さ | 理由 |
|---|---|---|
| 光ファイバー | 22 | 引き込み線は数ミリ。パナソニックの公式FAQも「Φ22で大丈夫」 |
| LANケーブル | 22以上 | コネクタを付けたまま通すなら28 |
| HDMI | 28 | 端子が太い。16では通らなかった |
| 壁掛けテレビ | 28 | HDMIが通る太さ。メーカーもHDMI・LAN・同軸用に28。本数が多ければ2本 |
| スピーカー線 | 16 | 端子のない裸の線。16で足りる |
迷ったら28。細くして得することはない
管を太くする差額は、壁を開けて入れ直す費用とは比べものになりません。太くして困ることはありません。

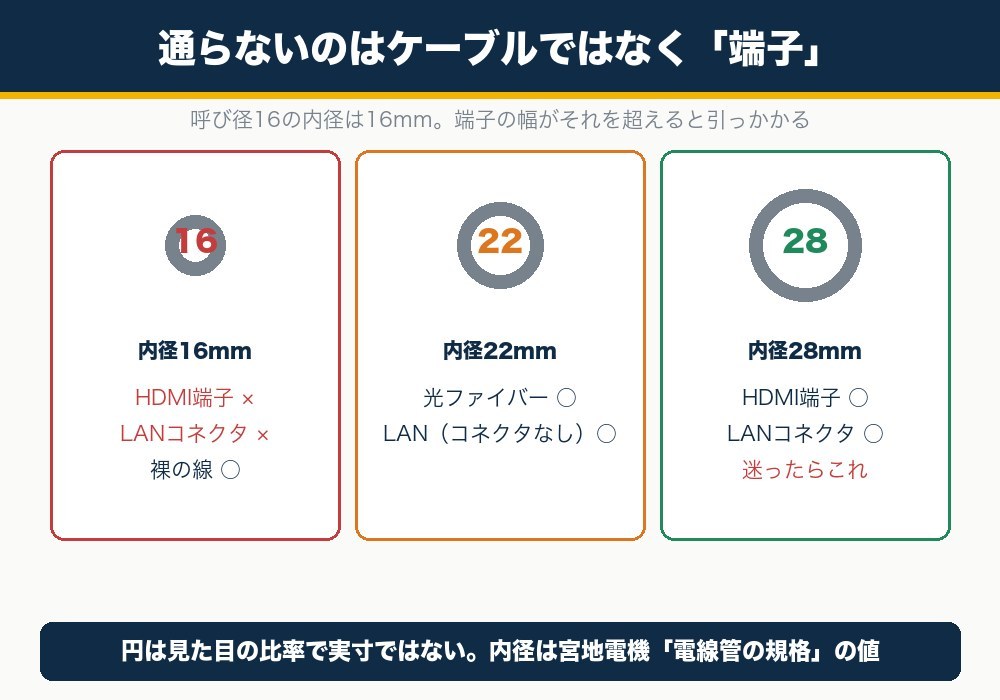

16では通らないものがある。私はHDMIで失敗した
呼び径16の管は、内径が16mmです。HDMIの端子は、まわりの樹脂まで含めると幅が約20mmあります（サンワサプライの製品仕様の例）。16mmの穴には入りません。
ケーブルは通るのに、端子が引っかかる
私は安いという理由だけで、オレンジ色のCD管の16を買いました。壁が閉じる前に気づいたので、16は返品し、HDMI用はPF管の28を買い直しました。経緯は「新築のプロジェクター配線は建築中に」に書いています。
コネクタの頭を落とせば、16でもLANは通せる
知恵袋に、新築のCD管16にLANケーブルを自分で通した人の回答がありました（Yahoo!知恵袋・2025年の投稿）。コネクタは通らないので、頭を切り落として通線ワイヤーで引き、あとからコネクタを付け直したそうです。作業は1時間ほどと書かれていました。工具と手間を受け入れるなら、16でもLANは通ります。ただしHDMIは端子を外せないので無理です。端子を外せる分離型もありますが、私は使ったことがありません。
16・22・28は「呼び径」。内径と同じで、外径は別の数字
| 呼び径 | 内径（mm） | 外径（mm） |
|---|---|---|
| 14 | 14.0 | 19.0 |
| 16 | 16.0 | 21.0 |
| 22 | 22.0 | 27.5 |
| 28 | 28.0 | 34.0 |
| 36 | 36.0 | 42.0 |
16・22・28という数字は、管の呼び径です。CD管とPF管では、呼び径がそのまま内径になります。外径は5〜6mm大きくなります（出典：宮地電機「電線管の規格」）。壁の中のスペースを考えるときは外径、通せるかを考えるときは内径を見ます。
管の中をいっぱいにしてはいけない決まりがある
電気工事には、管の中に入れる電線の量に上限を決めた規定があります（内線規程の占積率）。すき間がないと、摩擦で引けなくなるからです。太さを選ぶときは、ぎりぎり通る太さではなく余裕のある太さにします。詳しくは「新築のプロジェクター配線は建築中に」の「なぜ28にしておけと言われるのか」に書きました。

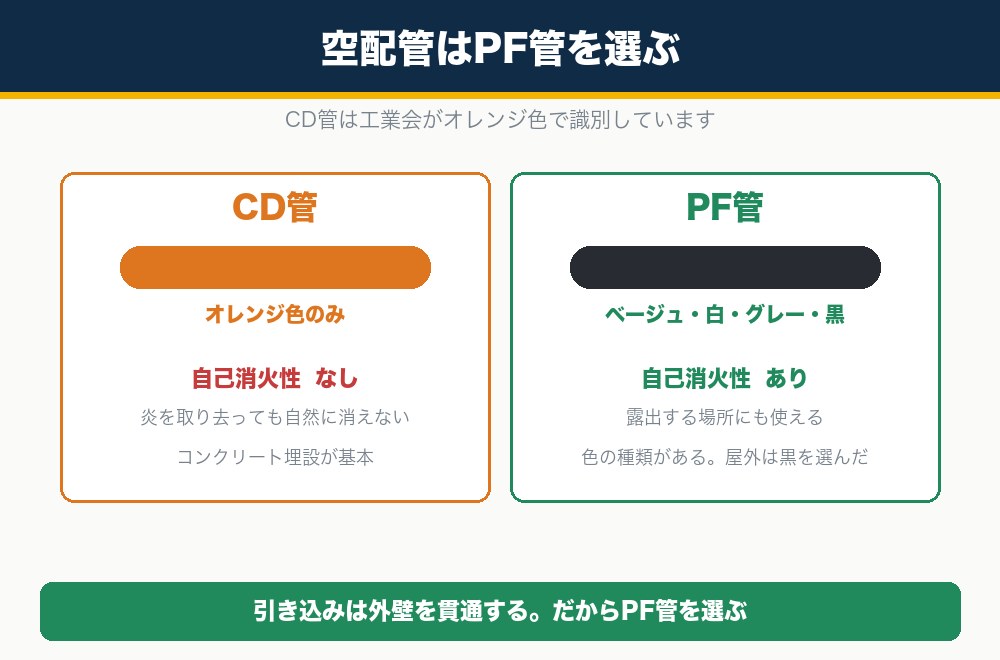

CD管とPF管の違い。オレンジ色は埋め込み専用
オレンジ色の管はCD管です。CD管には自己消火性がありません。合成樹脂製可とう電線管工業会のQ&Aでは、露出場所にはPF管を使うことが望ましいとされています（工業会のQ&A）。屋外にさらされる光の引き込みや、天井裏の露出には、PF管を選びます。
用途別に、頼む太さと理由
光回線の引き込み：22で足りる
光の引き込み線は、外径が数ミリしかありません。パナソニックの公式FAQでも、引き込み用の配管サイズは「Φ22で大丈夫です」と回答されています（公式FAQ）。引き込み口の位置や離隔の決まりは「新築の光回線の引き込みは空配管で決まる」に書きました。
LAN：22以上。コネクタ付きのまま通すなら28
LANケーブル本体は細いですが、先のコネクタが引っかかります。コネクタなしのケーブルを通して、あとから付けるなら22で足ります。市販のコネクタ付きを通すなら28が安全です。防犯カメラのLAN配線も同じ考え方です（「新築の防犯カメラ配線は建築中に」）。
配管メーカーの未来工業も、HDMI・LAN・同軸用に「サイズ28」の部材を出しています（未来工業の製品情報）。一条工務店のLAN用の空配管も、22mmと28mmの2択だと建築中の人のブログにありました（施主ブログ）。
有線LANをどの部屋に付けるかは、「新築の有線LANは途切れると困る部屋だけ」に書きました。
HDMI・プロジェクター：28
端子が太いので28です。ケーブル本体は16でも入りますが、端子が通りません。私が16を買って失敗したのは、HDMIでした。
壁掛けテレビ：28を1本。多ければ2本
壁掛けテレビの裏には、HDMI・アンテナ線・電源が集まります。HDMIが通る28を基準にします。未来工業の壁掛けテレビ用の部材も、HDMI・LAN・同軸に対応する管はサイズ28です。通すケーブルが多いなら、1本に詰め込まず2本にします。
スピーカー：16で足りる
スピーカー線は端子のない裸の線です。引っかかる端子が無いので、16の管で足ります。

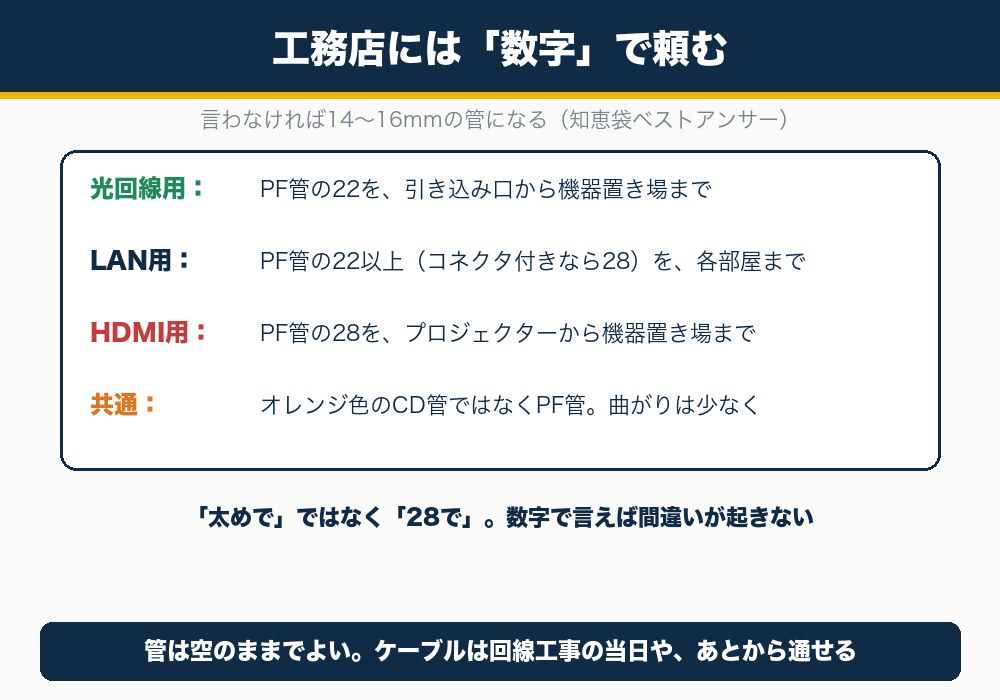

新築で工務店に頼むときは「PF管の28」と数字で言う
言わなければ、細い管になります。知恵袋のベストアンサーには「新築だと特に指示しなければ14mm、16mmあたり」と書かれていました。Yahoo!不動産にも「ハウスメーカーからΦ16しかないと言われた」という相談がありました（教えて！住まいの先生）。
コピペで渡せる一文
- 光回線用に、PF管の22を引き込み口から機器を置く場所まで通してください
- LAN用に、PF管の22以上を有線にしたい部屋まで（コネクタ付きなら28）
- プロジェクター用に、PF管の28を天井から機器を置く場所まで
- オレンジ色のCD管ではなくPF管で。曲がりは少なめに
わが家は光回線用の空配管を工務店に頼みました。管は空のままで、ケーブルは回線工事の当日に通ります。
空配管の費用は、太さの差額より入れ直しのほうが高い
建築中なら、工事費はほかの配線と一緒に済みます。完成後に壁を開けて入れ直すと、桁が変わります。太さを1段上げるための差額は、後悔の値段より確実に安いです。
空配管のサイズでよくある質問
HDMIは28なら通る。16は端子が引っかかる
ケーブル本体は細くても、端子の幅は約20mmあります（サンワサプライの製品の例）。16では入りません。28にしてください。
LANの配管は22以上。将来のCAT6Aでも同じ
CAT6Aはシールドがあって硬いですが、太さの考え方は同じです。知恵袋の回答者はCD管16にCAT7を通しています。コネクタを落とせば通り、付けたままなら28が要ります。
壁掛けテレビの空配管は28を1本。多ければ2本
HDMIが通る28が基準です。アンテナ線や電源も通すなら、2本に分けます。
空配管とは、壁の中に先に通しておく空っぽの管
中には何も入れません。ケーブルの通り道だけを先に作っておきます。壁が閉じたあとでもケーブルを通せるのが利点です。
まとめ：空配管のサイズは光22・LAN22以上・HDMI28
- 太さは、ケーブルではなく端子で決まる
- 光22・LAN22以上（コネクタ付きは28）・HDMI28・スピーカー16。迷ったら28
- 16・22・28は呼び径。CD管とPF管では内径と同じ。オレンジ色のCD管ではなくPF管
- 工務店には数字で頼む。言わなければ14〜16になる
壁が閉じる前に決めることの全体は、「新築の電気配線で決めること」に1ページでまとめました。
